| 電子元件表面貼裝的優勢解析 |
| 發布者：admin 發布時間：2025/10/16 15:50:40 點擊：20 |

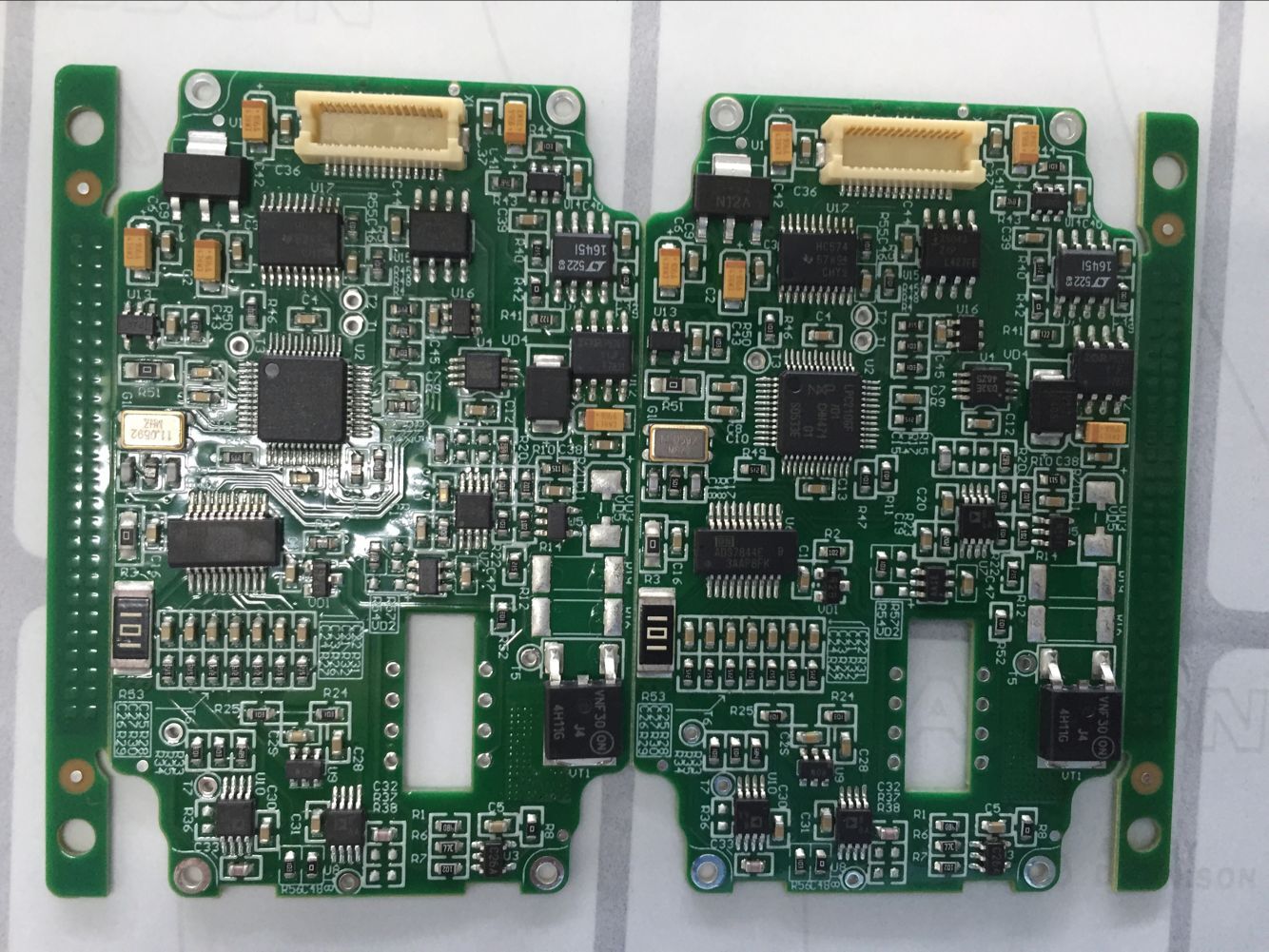

電子元件表面貼裝技術（Surface Mount Technology，SMT）作為現代電子制造的核心工藝，憑借其高效、精密、可靠等特性，已成為消費電子、通信設備、汽車電子等領域的主流生產方式。相比傳統通孔插裝技術（THT），SMT展現出顯著的技術優勢。
一、空間利用率與集成度雙重提升
電子元件表面貼裝于PCB表面，無需預留引腳插孔，使單位面積元件密度提升3-5倍。以智能手機主板為例，采用0402封裝（1.0mm×0.5mm）的電阻電容，可在1cm2區域內布置超過200個元件，而傳統通孔元件僅能容納40個左右。這種高密度布局為產品小型化提供了可能，推動智能穿戴設備向更輕薄方向發展。
二、生產效率與成本控制的雙重優化
自動化貼片機速度可達6萬CPH（元件/小時），是人工插裝的20倍以上。某筆記本電腦生產線通過SMT改造，單線產能從每月5萬臺提升至15萬臺，同時人力成本降低65%。此外，SMT工藝省去引腳成型、波峰焊接等工序，綜合制造成本降低30%-40%。
 三、電氣性能與可靠性的顯著增強
電子元件表面貼裝縮短了信號傳輸路徑，寄生電感降低70%以上，特別適用于高頻高速電路。在5G基站設計中，采用QFN封裝的功率放大器模塊，通過表面貼裝將信號損耗從0.8dB降至0.3dB。同時，回流焊接形成的均勻焊點，使產品抗振動性能提升3倍，某汽車電子控制器通過SMT工藝改造，故障率從2.1%降至0.4%。
四、適應性與靈活性的全面升級
SMT支持01005（0.4mm×0.2mm）超微型元件貼裝，滿足可穿戴設備需求；還可實現異形元件（如連接器、屏蔽框）的精準貼裝。某AR眼鏡制造商通過SMT技術，將光學模塊組裝時間從120秒縮短至18秒，產品迭代周期壓縮40%。
從智能手機到新能源汽車，從醫療設備到航空航天，電子元件表面貼裝正以每秒數萬次的貼裝速度，重構電子制造的效率與品質標準。隨著AI視覺檢測、自適應焊接等技術的融合，SMT將持續推動電子產業向更高密度、更高可靠性的方向演進。 |
